Hangsicherung mit RSS-Wand – stabile, setzungsarme Lösung bei steilen Böschungen und beengten Verhältnissen.
Lörrach – sichere Baugrube trotz extrem steiler Böschung und schwieriger Bodenverhältnisse
Im Zuge eines Wohnbauprojekts in Lörrach musste eine bestehende Böschung unter anspruchsvollen geotechnischen Bedingungen dauerhaft stabilisiert werden. Durch den geplanten Aushub wurde die Böschung stark beansprucht und auf Neigungen von bis zu 77° steiler gestellt.
Mit dem Einsatz einer Flüssigbodenwand konnte eine sichere, homogene und bodennahe Stabilisierung realisiert werden. Die Lösung ermöglicht eine kontrollierte Verformung, hohe Standsicherheit in allen Bauzuständen und eine wirtschaftliche Alternative zu konventionellen Stützbauwerken.
Die ausführliche Fassung mit Planungsdetails, Hintergründen und Lernzielen finden Sie im Lern-Referenzen-Katalog der Flüssigboden Akademie.
Ausführliche Lern-ReferenzProjektverlauf
01 / 05
Herausforderungen
- Sehr steile Böschung (bis ca. 77°)
- Kohäsionsarme und heterogene Böden
- Risiko eines globalen Böschungsversagens
- Beengte Platzverhältnisse
- Nachweis der Standsicherheit in allen Bauzuständen
02 / 05
Die Lösung
- Einsatz einer RSS-Wand als Stützbauwerk
- Substitution konventioneller Hangsicherungen
- Variantenoptimierte Auslegung der Wandgeometrie
- Teilweise Integration von HEB-Trägern
- Bauablaufgerechte Herstellung im Wechsel von Aushub und Verfüllung
03 / 05
Fachplanerische Lösung
- FEM-basierte Verformungs- und Sicherheitsanalyse (PLAXIS 2D)
- Abbildung aller Bauzustände (Herstellung, Aushub, Endzustand)
- Einsatz eines Mohr-Coulomb-Modells
- Nachweis von Gebrauchstauglichkeit und Tragfähigkeit
- Analyse potenzieller Versagensmechanismen
04 / 05
FiFB-Lösungen
- Entwicklung projektspezifischer Flüssigbodenrezepturen
- Anpassung an heterogene Baugrundverhältnisse
- Sicherstellung mechanischer Stabilität und Verformungsverhalten
- Qualitätssicherung durch abgestimmte Materialparameter
- Unterstützung der Standsicherheit durch bodenähnliches Verhalten
05 / 05
Flüssigboden-Anwendung
- Hangsicherung und Böschungsstabilisierung
- Einsatz im Hoch- und Ingenieurbau
- Ersatz konventioneller Stützkonstruktionen
- Anwendung bei beengten Platzverhältnissen
- Lösung für heterogene Baugrundsituationen
Bilder
Eindrücke aus dem Projekt
-

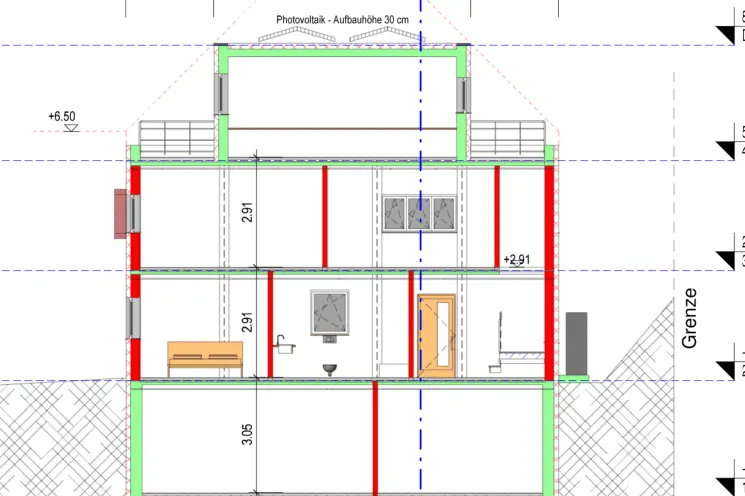

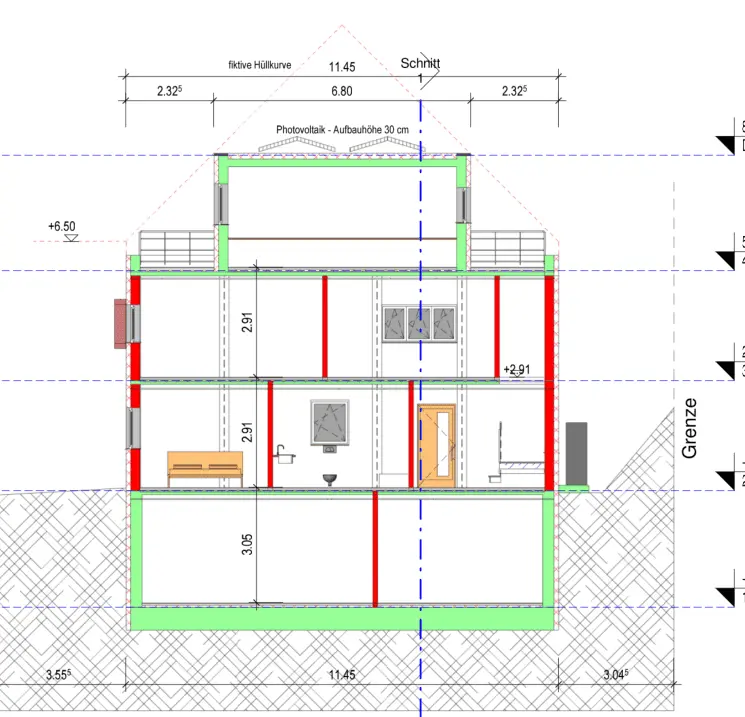

Schnitte und Grundstücksgrenzen -

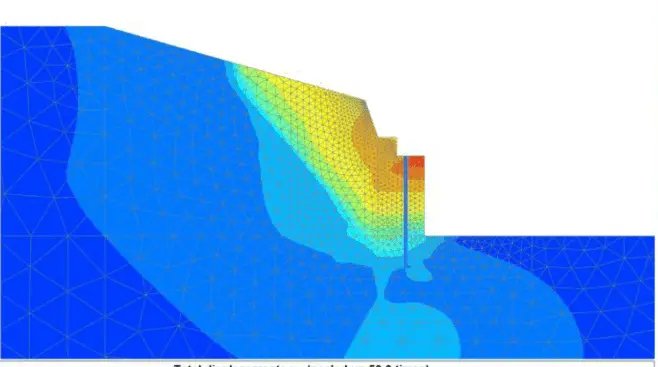

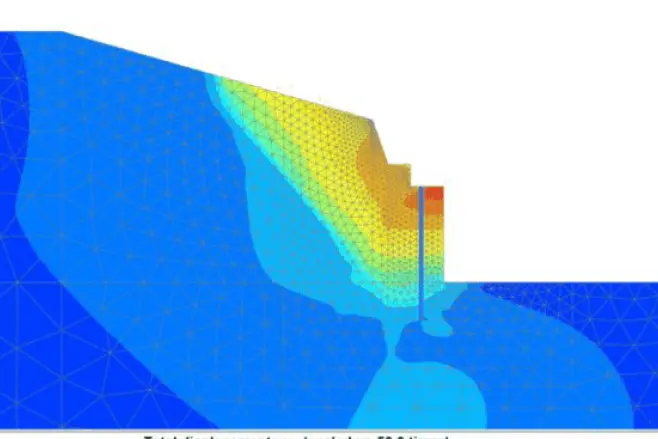

Statische Berechnung -

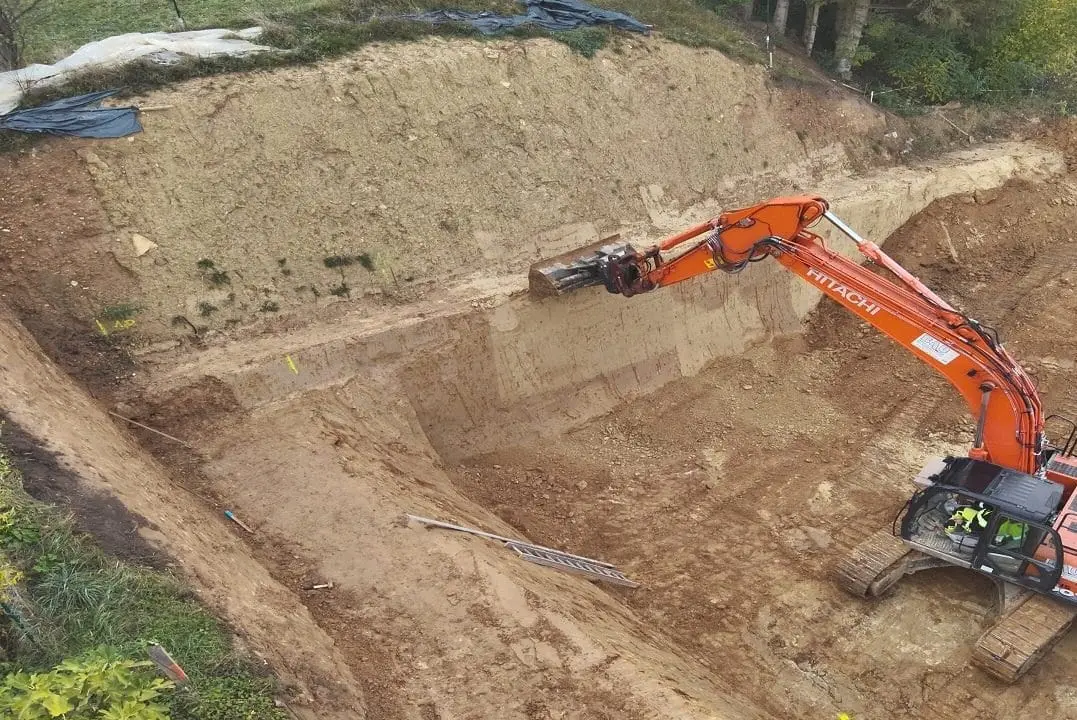

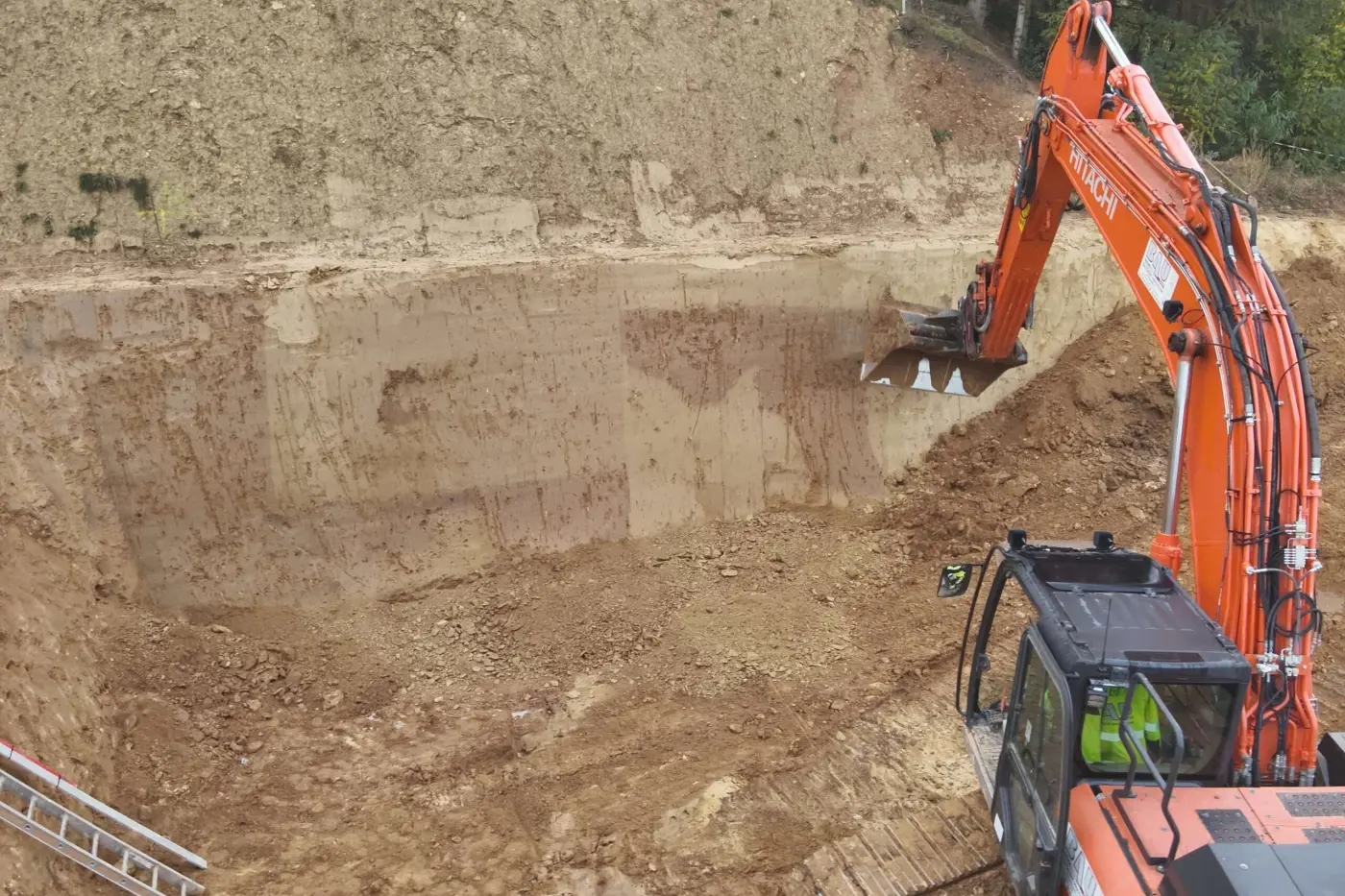

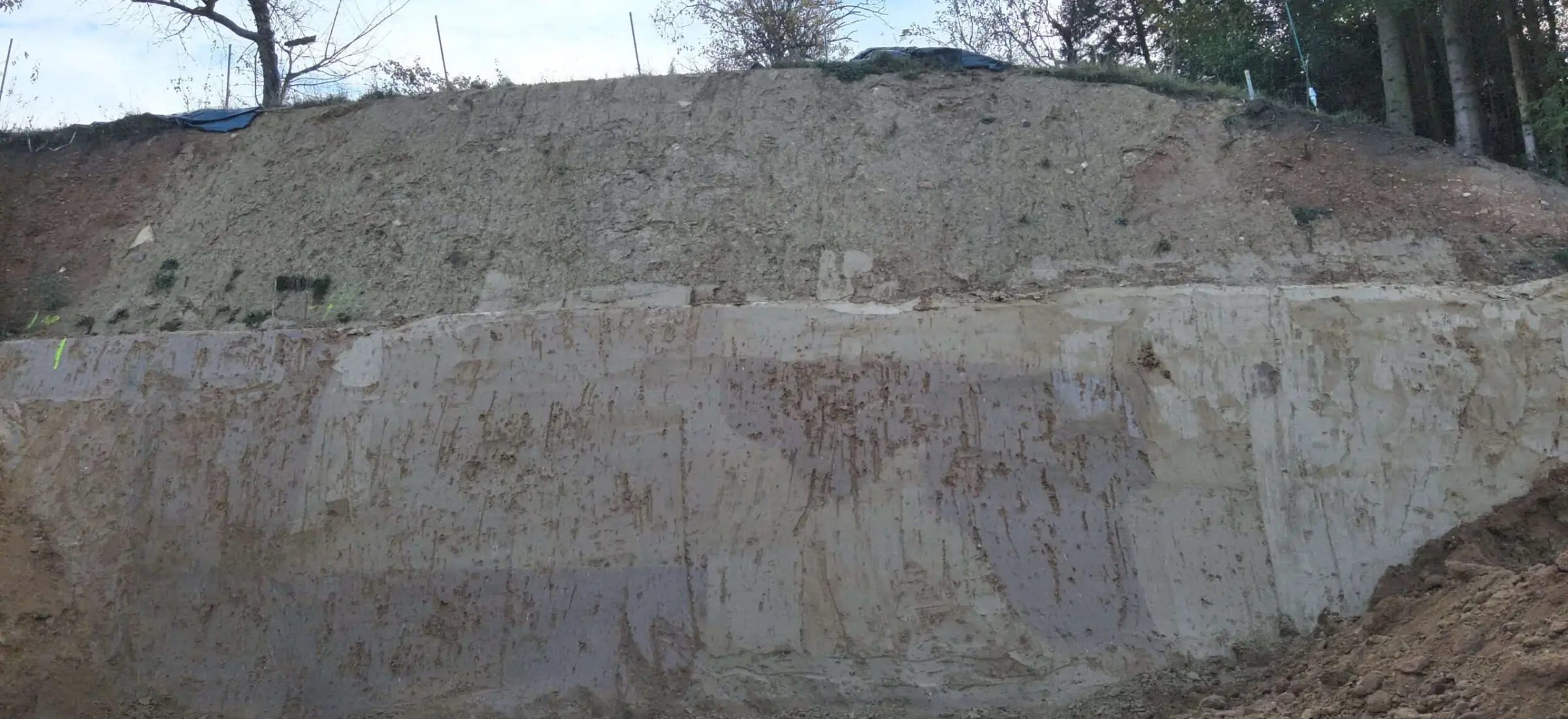

RSS® Wand -

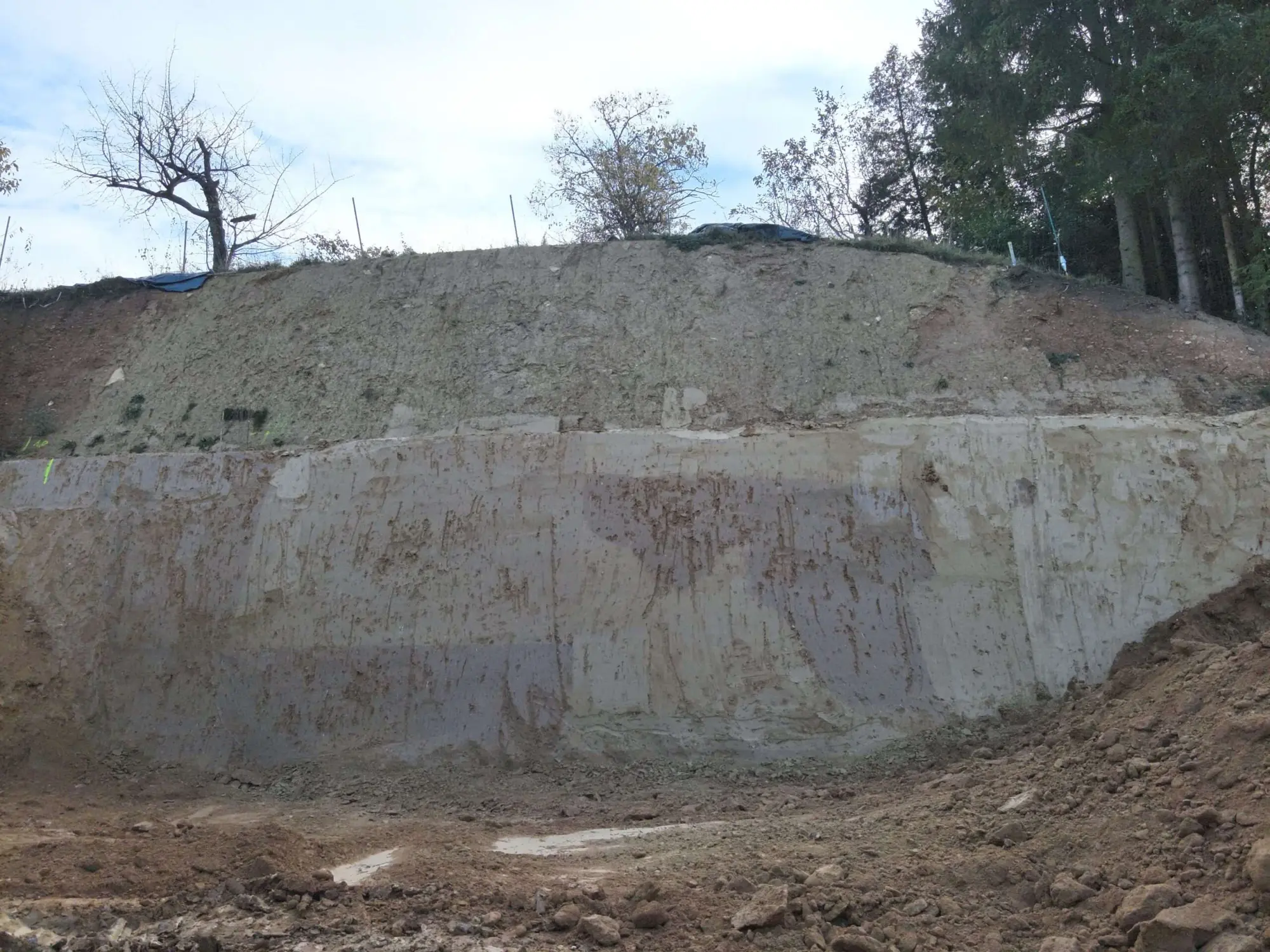

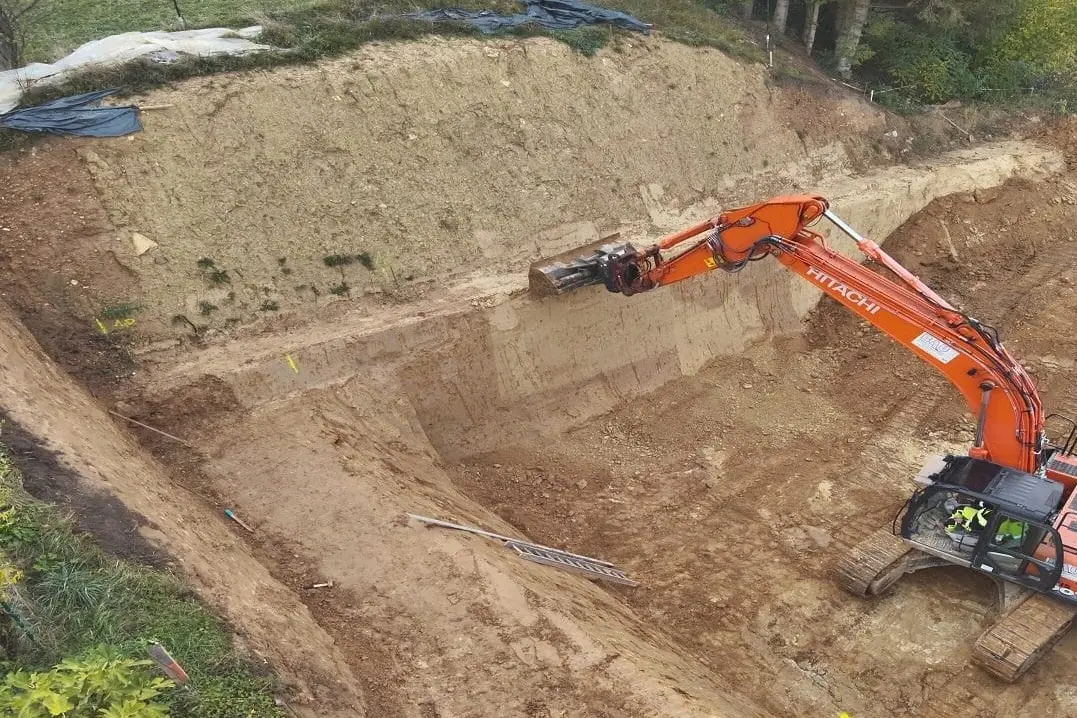

RSS® Wand -
RSS® Wand -

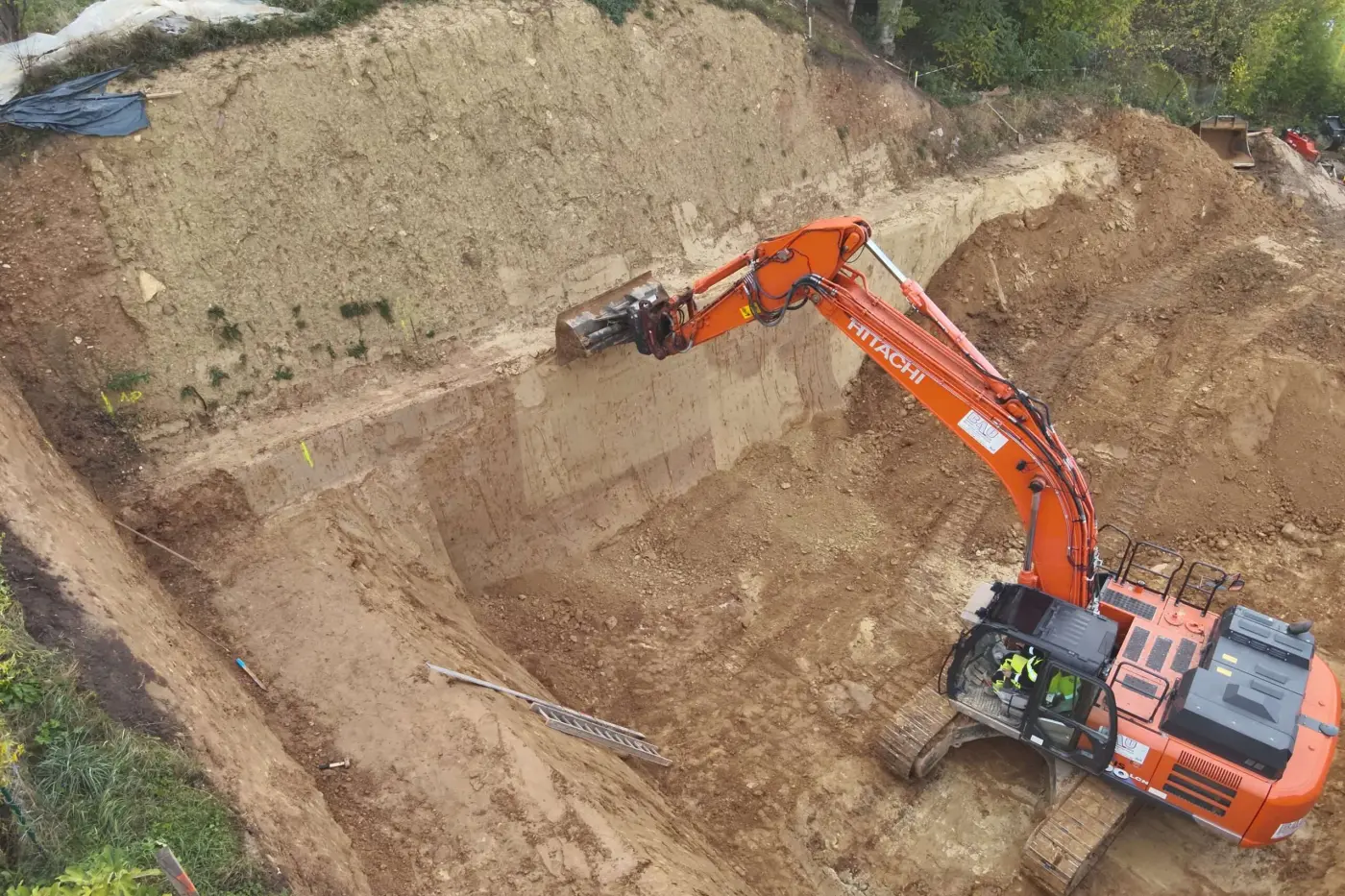

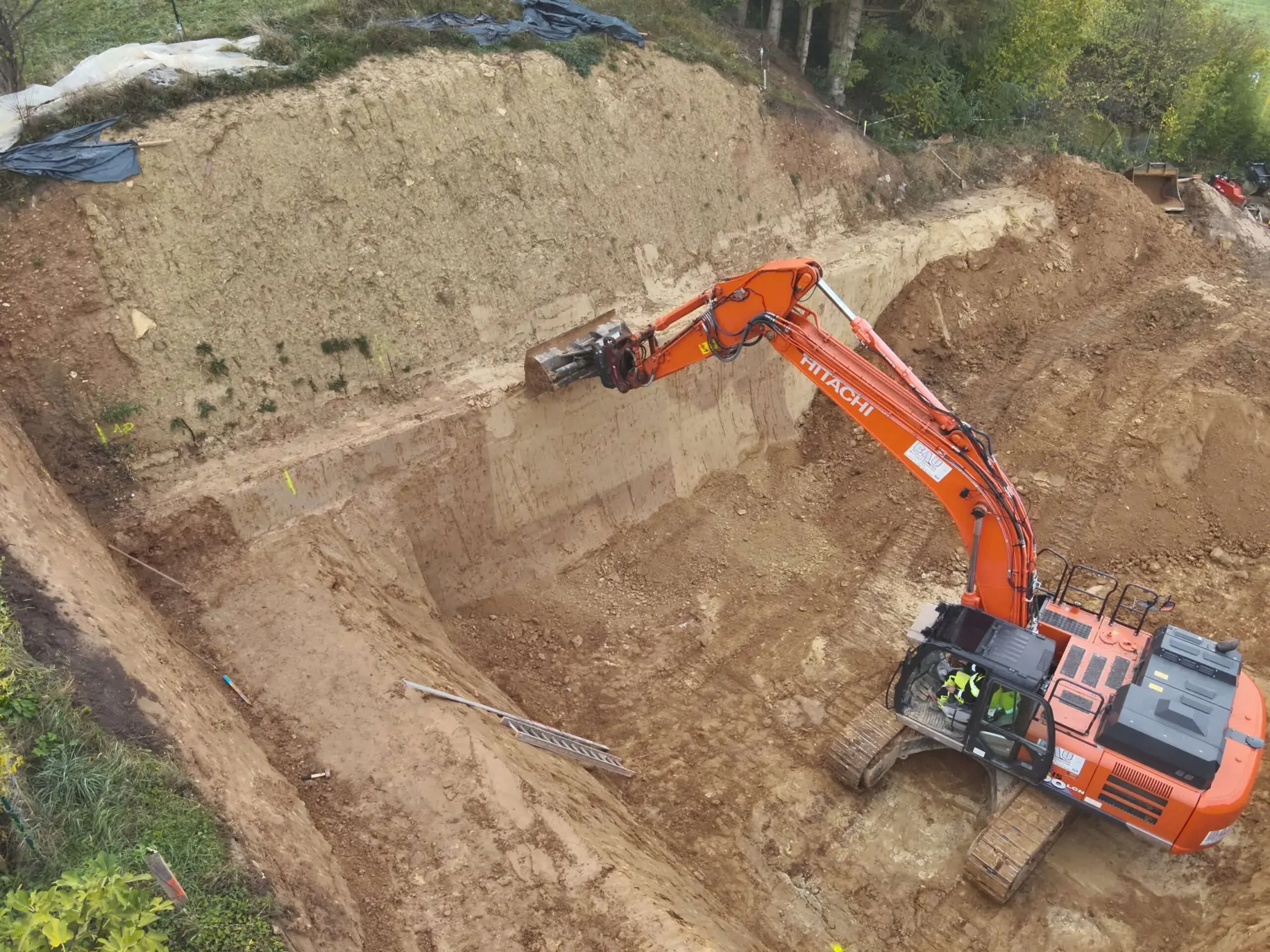

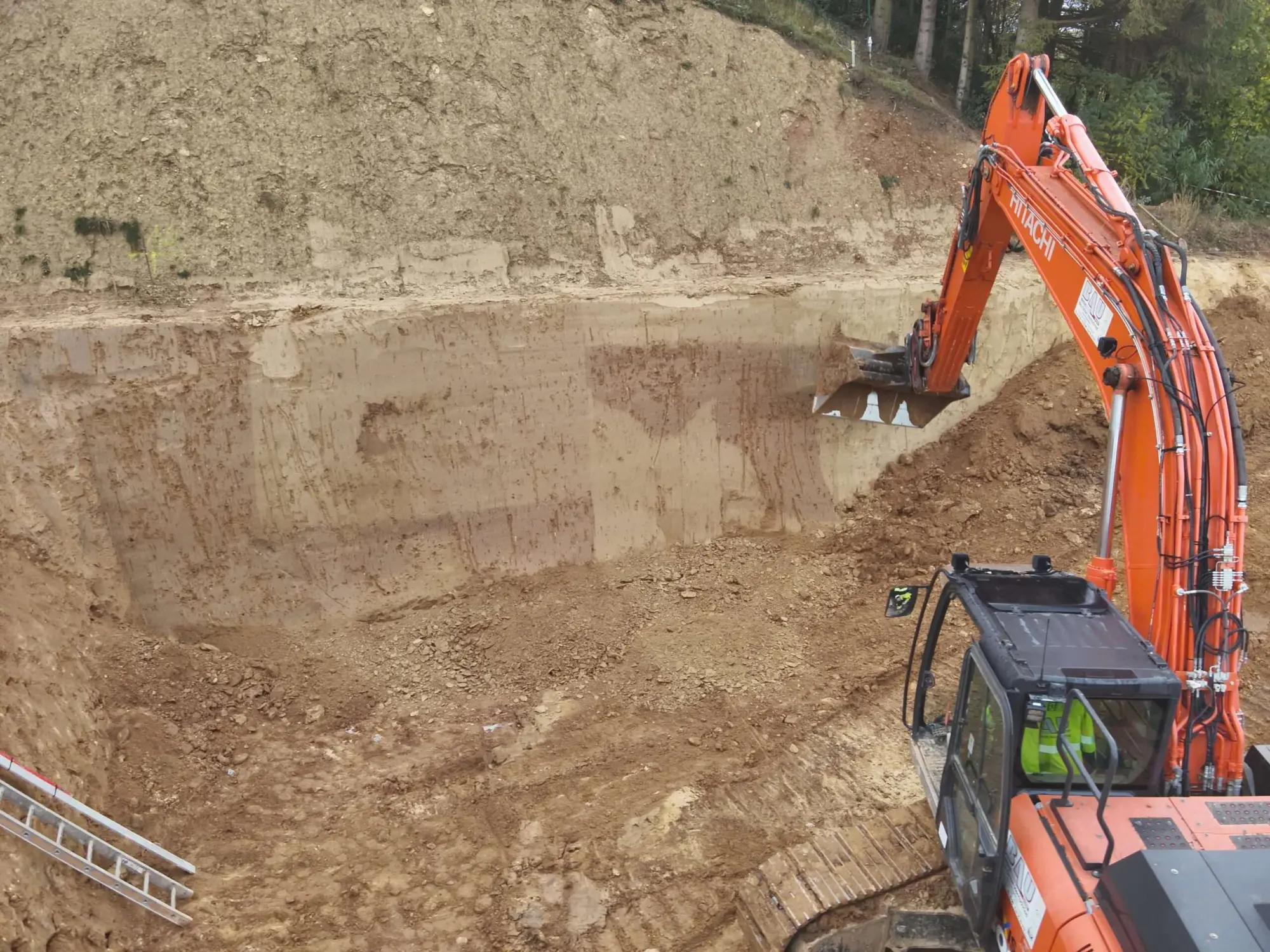

Luftaufnahme eines Baggers der eine Flüssigbodenwand an einem Hang freilegt.
